1、什么是噴氣增焓

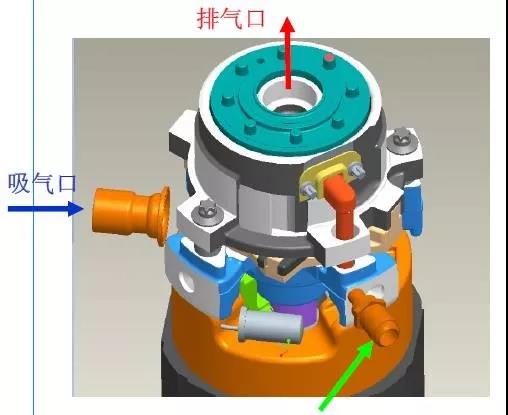

1、噴氣增焓主要指的就是噴氣增焓的壓縮機，在壓縮機中間多了一個吸氣口，從過冷器回來的氣態制冷劑進入該吸氣口達到壓縮機的中間腔，從而降低中間腔的溫度。

2、系統增加主要包含：噴氣增焓壓縮機、經濟器（閃蒸器）；其余部件同普通制冷系統。

3、通過產生蒸汽來冷卻主循環的制冷劑，蒸汽就是從第二個吸口進入壓縮機的（直接進入壓縮機的中間腔），其壓縮過程被補氣過程分割成兩段,變?yōu)闇?zhǔn)二級壓縮過程。

4、噴氣降低排氣溫度，同時降低其排氣過熱度，減少冷凝器的氣相換熱區的長度，增加兩相換熱面積，提高冷凝器的換熱效率，當蒸發溫度和冷凝溫度相差越大會產生越好的效果，所以在低溫環境下效果更明顯。

2、噴氣增焓的過程

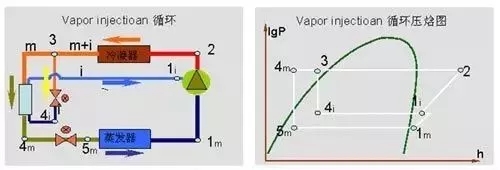

噴氣增焓壓縮過程可分3步：

1、壓縮機吸入狀態1的蒸汽，被封閉壓縮到狀態a；

2、腔內狀態a的原有氣體與通過補氣口進入壓縮機工作腔的氣體混合，隨后邊補氣邊混合邊壓縮，直至工作腔與補氣口脫離，這時工作腔內的氣體狀態由補氣前的狀態a變?yōu)檠a(bǔ)氣后的狀態b；

3、工作腔與補氣口脫離后，其內的氣體從狀態b 被封閉壓縮到狀態2。

3、噴氣增焓系統圖

下面我們來看看噴氣增焓的系統圖：

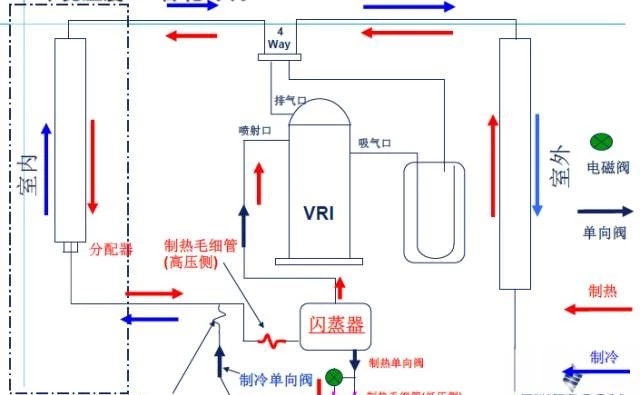

1、閃蒸器系統：

制冷劑流程：

壓縮機排氣—四通閥—冷凝器—閃蒸器——節流結構（壓縮機噴射口）—蒸發器—壓縮機吸氣口

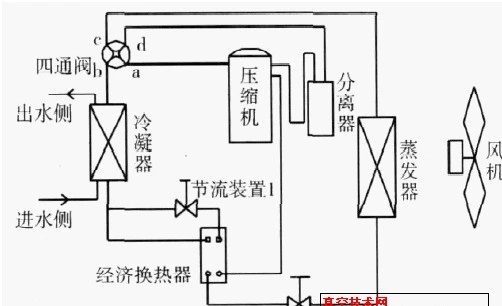

2、經濟器系統

制冷劑流程：

壓縮機排氣—四通閥—冷凝器—（節流結構）經濟器——節流結構（壓縮機噴射口）—蒸發器—壓縮機吸氣口

4噴氣增焓壓焓圖的展示

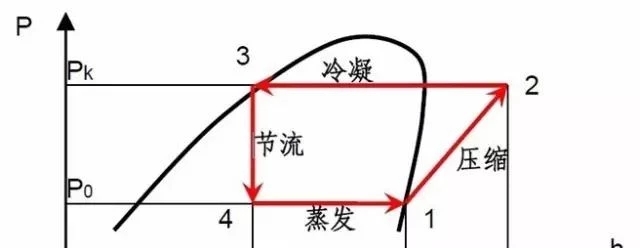

我們先來看看普通制冷循環的壓焓圖：

制冷循環過程：

壓縮——冷凝——節流——蒸發

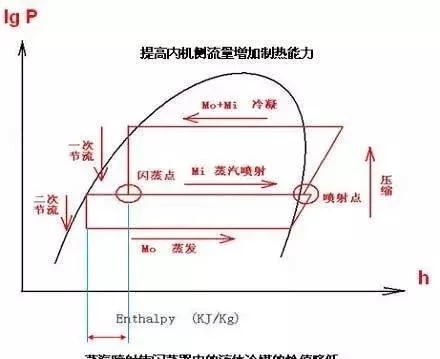

再對比來看看噴氣增焓的壓焓圖：

制冷循環過程：

壓縮——冷凝——一次節流（進噴射口）——二次節流——蒸發

通過對比，我們可以看出：

噴氣增焓比普通的循環多了一次節流進壓縮機噴射口的過程。

5噴氣增焓的優點

1、提高制冷量

從壓焓圖上我們可以很簡單的看出，噴氣增焓的單位制冷量高于普通的制冷循環；增加的制冷量來自于二次節流產生的焓差；

2、低溫運行穩定

噴氣增焓還有一個好處，就是可以降低排氣溫度；尤其是在低溫運行時，壓縮機的壓比比較大的時候，排氣溫度此時就會很高。

如果開啟了噴氣增焓模式，低溫氣態的制冷劑直接進入中間腔，降低壓縮機內部的溫度，從而降低壓縮機出口的排氣溫度，提高制冷系統的運行穩定性。

文章來源：暖通熱泵產業聯盟
